Xin AnengforsyningerBærende tomgangsrulleløsninger designet til at understøtte den belastede side af båndtransportører og samtidig reducere båndsænkning, løbemodstand og unødvendigt slid. Med et design fokuseret på stabil rotation, pålidelig tætning og kontrolleret radial udløb kan disse ruller understøtte krævende håndtering af bulkmateriale og er designet til op til 30.000 timers service under normale arbejdsforhold.
En bærende medløbsrulle er en af de væsentlige komponenter i et båndtransportsystem, fordi den kontinuerligt understøtter både transportbåndet og det materiale, der transporteres. Korrekt udvalgte styrehjul hjælper med at opretholde båndets form, fordele belastningen, reducere friktionen og fremme stabil transport. Denne vejledning forklarer, hvordan bærehjul fungerer, deres hovedkomponenter, ydeevnefaktorer, tilgængelige konfigurationer, overvejelser om valg og vedligeholdelsespraksis. Den undersøger også, hvorfor rullepræcision, lejer, tætning, materialekvalitet og transportbånds driftsforhold alle bør tages i betragtning, når du vælger en leverandør af spændehjul.
Indholdsfortegnelse
- Hvad er en bærende tomgangsrulle?
- Hvordan fungerer en bærende tomgangsrulle?
- Hvad er nøglekomponenterne?
- Hvilke fordele giver det?
- Hvilke typer bærehjul er tilgængelige?
- Hvordan skal du vælge den rigtige rulle?
- Hvilke tekniske faktorer påvirker ydeevnen?
- Hvordan kan transportbåndets tomgangslevetid forlænges?
- Ofte stillede spørgsmål
- Konklusion

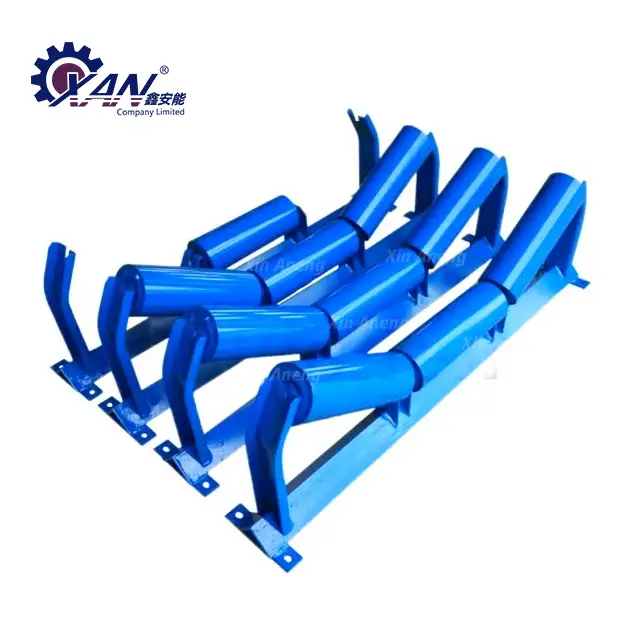

Hvad er en bærende tomgangsrulle?
En bærende medløbsrulle er en roterende transportørkomponent installeret under bæresiden af en båndtransportør. Dens primære opgave er at understøtte båndet og bulkmaterialet, der er placeret på det, når båndet bevæger sig langs transportvejen.
I modsætning til en transportørs drivremskive, som giver drivkraften, giver en tomgang hovedsageligt mekanisk støtte og kontrolleret rullekontakt. Flere ruller er normalt arrangeret som et tomgangssæt, hvilket gør det muligt for bæltet at opretholde en passende profil, mens det bærer materiale.
Afhængigt af transportørens design, kan bærende løbehjul konfigureres som standard trugløbere, flade arrangementer, slagorienterede konstruktioner, selvjusterende konfigurationer eller V-formede løsninger. Den korrekte konfiguration afhænger af båndbredde, materialeegenskaber, transportørhastighed, belastningsforhold og installationskrav.
For producenter og systemintegratorer er valg af den passende bærende rullerulle derfor ikke blot en komponentkøbsbeslutning. Det påvirker direkte transportørens stabilitet, båndsporing, energiforbrug, vedligeholdelsesfrekvens og levetid.
Hvordan fungerer en bærende tomgangsrulle?
Under drift bevæger transportbåndet sig over en række roterende ruller. Når bulkmateriale læsses på båndet, overføres dets vægt gennem båndet til tomgangssættet og derefter til transportørens ramme.
Et veldesignet bærearrangement udfører flere funktioner samtidigt:
- Understøtter vægten af det tomme transportbånd.
- Understøtter den materialelast, der transporteres.
- Hjælper med at opretholde den tilsigtede bælteprofil.
- Reducerer selens nedhæng mellem støttepunkter.
- Begrænser rullemodstanden under transport.
- Hjælper med at opretholde jævn materialetransport.
- Reducerer unødvendig belastning af transportbåndet.
I en typisk trugtransportør er flere ruller placeret i en vinkel for at danne et trug. Denne konfiguration øger båndets evne til at tilbageholde bulkmaterialer og kan forbedre transportkapaciteten uden at kræve for stor båndbredde.
Hvad er nøglekomponenterne?
Pålideligheden af et transportbånd afhænger af samspillet mellem flere komponenter frem for rulleskallen alene. En typisk bærende styreenhed kan omfatte en aksel, lejer, tætninger, endehætter, lejesæder, rullerør og passende smøring.
| Komponent | Primær funktion | Hvorfor det betyder noget |
|---|---|---|
| Rullerør | Giver den roterende støtteflade til bæltet | Påvirker glathed, holdbarhed og bæltekontakt |
| Aksel | Giver strukturel støtte til den roterende enhed | Skal modstå driftsbelastninger uden for store deformationer |
| Leje | Tillader rullen at rotere med kontrolleret modstand | Påvirker direkte rotationskvalitet og levetid |
| Forsegle | Hjælper med at forhindre forurenende stoffer i at trænge ind i lejeområdet | Vigtig til støvede, våde og krævende miljøer |
| Endekappe | Understøtter og beskytter interne komponenter | Bidrager til montageintegritet og tætningsydelse |
| Smøring | Reducerer intern friktion og slid | Understøtter jævnere drift og lejeholdbarhed |
Af denne grund bør kvalitetskontrol dække råmaterialer, lejer, tætninger, produktionsnøjagtighed, monteringsprocesser og slutinspektion i stedet for kun at fokusere på rullens ydre udseende.
Hvilke fordele giver det?
1. Bedre bæltestøtte
Kontinuerlig støtte reducerer overdreven båndsænkning og hjælper med at opretholde en stabil transportoverflade. Dette er især vigtigt, når transportøren håndterer tunge eller kontinuerligt lastede bulkmaterialer.
2. Reduceret bælteslid
Jævn fordeling af materialebelastningen hjælper med at reducere lokal belastning på bæltet. Korrekt rullerotation kan også minimere unødvendig friktion mellem bæltet og støttesystemet.
3. Jævnere materialehåndtering
Stabil tomgangsrotation gør det muligt for båndet at bevæge sig konsekvent langs transportørens rute. Dette kan bidrage til et mere jævnt materialeflow og reducere driftsforstyrrelser.
4. Længere levetid for transportbånd
Når bæltet er korrekt understøttet, og rullemodstanden er kontrolleret, kan unødvendig mekanisk belastning reduceres. Over tid kan dette bidrage til længere båndlevetid og lavere udskiftningsomkostninger.
5. Lavere vedligeholdelseskrav
Pålidelige lejer, effektiv tætning, nøjagtig fremstilling og egnede materialer kan reducere hyppigheden af for tidlig udskiftning af tomgangshjul og uplanlagt nedetid for transportøren.
Hvilke typer bærehjul er tilgængelige?
Der er ikke en enkelt løbehjulskonfiguration, der passer til hver transportør. Forskellige transportbåndslayouts og materialehåndteringsforhold kræver forskellige støttearrangementer.
- Standardløbehjul:Anvendes almindeligvis på den fyldte side af bulkmaterialebåndtransportører for at danne en trugprofil.
- Flade løbehjul:Velegnet til applikationer, hvor der kræves en flad båndprofil.
- Impact Idlers:Designet til områder, hvor materiale falder ned på bæltet, og der kræves yderligere stødabsorbering.
- Selvjusterende tomgangshjul:Bruges til at hjælpe med at kontrollere bæltesporing og reducere bæltevandring.
- V-formede tomgange:Anvendes til særlige transportørkonfigurationer, hvor et V-formet støttearrangement foretrækkes.
Når et transportørsystem designes eller opgraderes, skal løbehjulstypen vælges sammen med båndet, remskiven, beslaget, læssepunktet og den overordnede transportørstruktur i stedet for at blive behandlet som en isoleret komponent.
Hvordan skal du vælge den rigtige rulle?
At vælge den korrekte rulle kræver mere end at matche et katalogvarenummer. Ingeniører og indkøbsteams bør evaluere det komplette driftsmiljø.
- Bestem bæltebredden:Bredere bælter kræver generelt større og mere passende konfigurerede støttesystemer.
- Tjek båndhastighed:Højere hastigheder stiller større krav til rotationsstabilitet, balance, lejer og tætning.
- Evaluer transportkapacitet:Rullearrangementet skal understøtte både båndvægten og den maksimale materialebelastning.
- Overvej materialeegenskaber:Slibende, støvede, våde, klæbrige eller ætsende materialer kan kræve specifikke tætnings- og materialevalg.
- Gennemgå installationsbetingelserne:Temperatur, luftfugtighed, støveksponering, udendørs installation og rengøringsforhold kan påvirke valsevalget.
- Bekræft dimensionskompatibilitet:Akseldimensioner, rullediameter, rammekonfiguration og monteringsdimensioner skal matche transportøren.
F.eks. kan offentliggjorte data om ydelse af bærende løbehjul dække båndbredder fra ca. 500 mm til 2.400 mm, med transportkapacitet, der varierer afhængigt af båndbredde og båndhastighed. Dette viser, hvorfor driftsparametre bør bekræftes, før en specifikation færdiggøres.
Hvilke tekniske faktorer påvirker ydeevnen?
Præcision er en af de vigtigste overvejelser, når man skal vurdere en industriel transportrulle. Overdreven radial udløb kan øge vibrationer og modstand, mens dårlige leje- eller tætningsydelser kan forkorte levetiden.
| Ydelsesfaktor | Potentiel effekt | Anbefalet fokus |
|---|---|---|
| Radial Runout | Kan påvirke vibrationer og selens kørestabilitet | Oprethold passende fremstillingsnøjagtighed |
| Lejekvalitet | Påvirker rotationsmodstand og holdbarhed | Brug egnede lejer til driftsforhold |
| Forseglingsydelse | Hjælper med at beskytte interne komponenter mod forurening | Tilpas tætninger til støv, fugt og miljøeksponering |
| Rulleoverflade | Påvirker bæltekontakt og løbemodstand | Hold overfladen glat og ordentligt afsluttet |
| Skaftstyrke | Bestemmer modstand mod aksiale og operationelle belastninger | Vælg dimensioner i henhold til den faktiske belastning |
| Smøring | Påvirker lejefriktion og slid | Brug passende fedt og effektiv indvendig beskyttelse |
Ifølge den tilgængelige tekniske information bruger Xin Anengs ruller specialiserede lejer, lithium-baseret fedt og intern og ekstern tætning. Produktet er specificeret til op til 30.000 timer under normale arbejdsforhold, selvom den faktiske levetid vil afhænge af belastning, hastighed, miljø, vedligeholdelse, installation og andre driftsfaktorer.
Hvordan kan transportbåndets tomgangslevetid forlænges?
Selv en velfremstillet tomgang kræver passende installation og vedligeholdelse. Et forebyggende vedligeholdelsesprogram kan hjælpe med at identificere problemer, før de udvikler sig til bånd- eller transportbåndsfejl.
- Efterse rullerne regelmæssigt for unormal støj eller vibrationer.
- Tjek for tegn på fastklemt eller høj modstandsrotation.
- Efterse tætninger for synlige skader eller forurening.
- Overvåg selesporing og undersøg vedvarende seleafvigelse.
- Fjern ophobet materiale omkring rullesamlingen.
- Kontroller monteringsrammer og aksler for løshed eller deformation.
- Udskift beskadigede ruller omgående for at forhindre sekundær remskader.
- Før vedligeholdelsesjournaler for at identificere tilbagevendende fejlmønstre.
Rutinemæssig inspektion er især vigtig i minedrift, tilslag, havne, elproduktion, cement, metallurgi og andre bulkmaterialehåndteringsmiljøer, hvor transportører kan fungere i lange perioder under betydelige belastninger.
Ofte stillede spørgsmål
Hvad er hovedformålet med en bærende tomgangsrulle?
Hovedformålet er at understøtte den belastede side af et transportbånd og det materiale, der transporteres. Det hjælper med at bevare bælteformen, reducere nedbøjning, kontrollere rullemodstanden og fremme stabil materialehåndtering.
Hvad er forskellen mellem en bærende tomgang og en returløber?
En transportør understøtter den belastede bæreside af båndet, mens en returløber understøtter den tomme returside, når båndet bevæger sig tilbage mod transportørens læsseområde.
Hvordan adskiller en bærehjul sig fra en stødhjulsløber?
En standard bærehjul understøtter primært båndet og materialet under transporten. Et stødhjul er generelt placeret i lastzoner, hvor faldende materiale skaber større stødkræfter, og der kræves yderligere selebeskyttelse.
Hvor længe kan en bærende tomgangsrulle holde?
Levetiden afhænger af belastning, hastighed, materiale, miljø, installation, vedligeholdelse, lejekvalitet og tætning. Xin Aneng specificerer op til 30.000 timer under normale arbejdsforhold, men den faktiske ydeevne bør evalueres i henhold til den specifikke applikation.
Hvilke oplysninger skal købere give ved bestilling?
Købere skal normalt oplyse båndbredde, båndhastighed, transportkapacitet, materialeegenskaber, transportørarrangement, rullediameter, akseldimensioner, installationsmiljø og eventuelle gældende tekniske eller dimensionelle krav. At give fuldstændige oplysninger hjælper producenten med at anbefale en passende konfiguration.
Konklusion
En bærende medløbsrulle kan være en relativt lille komponent i et komplet transportørsystem, men dens indflydelse på båndunderstøttelse, materialehåndteringsstabilitet, slid, vedligeholdelse og overordnet driftseffektivitet er betydelig. Den rigtige kombination af rullestruktur, lejer, tætninger, smøring, dimensionsnøjagtighed og applikationsspecifikt design kan hjælpe transportøroperatører med at opnå mere pålidelig langsigtet ydeevne.
Til projekter, der kræver pålidelige transportbåndskomponenter, giver Xin Anengs bærende rullerulle-løsning en mulighed for krævende bulkmaterialetransportapplikationer. Hvis du vælger ruller til en ny transportør, udskifter eksisterende medløbere eller udvikler et skræddersyet transportsystem,kontakt osmed din båndbredde, hastighed, kapacitet og driftsforhold for at diskutere en passende løsning til dit projekt.
